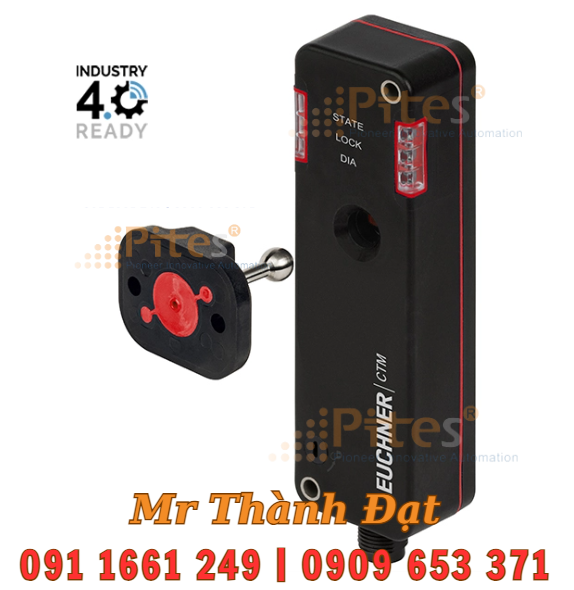

Nhà sản xuất: Euchner
Xuất xứ: Germany
Bảo hành: 12 tháng
Bảo hành: 12 tháng
Đánh giá đa mã
Mỗi bộ truyền động phù hợp đều được phát hiện bởi công tắc.
Loại khóa bảo vệ
CTM‑LBI
Khóa bảo vệ được vận hành bằng tín hiệu đầu vào.
Loại khóa bảo vệ này có chức năng ngăn chặn
người vô tình nhốt mình bên trong nếu cửa an toàn mở trong trường hợp mất điện hoặc nếu máy bị tắt.
vô hiệu hóa khóa bảo vệ đã kích hoạt trong trường hợp mất điện.
[/tomtat]
[kythuat]
![EAC_RU C-DE.MO05.B.00971/20](https://assets2.euchner.de/files/06/97/ast_630697.png)
![c_UL_us_E155795_3/11](https://assets2.euchner.de/files/82/74/ast_628274.png)
![FCC_2AJ58-07_](https://assets2.euchner.de/files/08/42/ast_630842.png)
Không gian làm việc
Độ chính xác lặp lại R | |
theo EN 60947-5-2 | 10% |
Giá trị kết nối điện
Cầu chì | |
bên ngoài (điện áp hoạt động UB) | 0,7 ... 8 A |
Sự tiêu thụ năng lượng | |
ở mức tối đa. chuyển đổi thường xuyên | 3 W |
Điện áp cách điện định mức U i | 50 V |
Điện áp chịu xung định mức U imp | 0,5 kV |
Thời gian chênh lệch | |
cả hai đầu ra an toàn | tối đa. Tốc độ 10 ms. tới EN 60947-5-3 |
Thời gian bật | tối đa. 400 mili giây |
Chu kỳ làm việc của điện từ | 100 % |
Dòng điện ngoài trạng thái I r | tối đa. 0,25 mA |
Thời gian rủi ro theo EN 60947-5-3 | tối đa. 200 mili giây |
Thời gian rủi ro theo EN 60947-5-3, gia hạn cho từng thiết bị bổ sung | tối đa. 10 mili giây |
Chuyển tải | DC 24V, UL loại 2 |
Lớp an toàn | |
EN IEC 61140 | III |
Kiểm tra thời lượng xung | tối đa. 0,3 mili giây |
Kiểm tra khoảng xung | 100 mili giây |
Mức độ ô nhiễm (bên ngoài, theo EN 60947-1) | |
Ngành công nghiệp | 3 |
Điện từ IMP / IMM | |
Điện áp đầu vào | |
Khóa bảo vệ đang hoạt động (đóng) | 0 ... 5 V DC |
Khóa bảo vệ không hoạt động (mở) | 20,4 ... 26,4 V DC |
Mức tiêu thụ hiện tại | |
Khóa bảo vệ không hoạt động (mở) | 20 ... 50 mA |
Đầu ra chẩn đoán OI, đầu ra giám sát OD/C | |
Loại đầu ra | chuyển mạch p, chống đoản mạch |
Điện áp đầu ra | 0,8xUB ... UB V DC |
Chuyển đổi hiện tại | 1 ... 50 mA |
Đầu ra an toàn FO1A/FO1B | |
Loại đầu ra | 2 đầu ra bán dẫn, chuyển mạch p, chống đoản mạch |
Điện áp đầu ra | |
CAO U(FO1A) / U(FO1B) | UB-1.5 ... UB V DC |
THẤP U(FO1A) / U(FO1B) | 0 ... 1 V DC |
Thời gian chênh lệch | |
cả hai đầu ra an toàn | tối đa. Tốc độ 10 ms. tới EN 60947-5-3 |
Thời gian bật | tối đa. 400 mili giây |
Danh mục sử dụng | |
DC-13 | 24V 150 mA |
Dòng điện ngoài trạng thái I r | tối đa. 0,25 mA |
Thời gian rủi ro theo EN 60947-5-3 | |
Thiết bị đơn | tối đa. 200 mili giây |
Thời gian rủi ro theo EN 60947-5-3, gia hạn cho từng thiết bị bổ sung | tối đa. 10 mili giây |
Tần số chuyển mạch điện | tối đa. 0,25 Hz |
Chuyển đổi hiện tại | |
trên mỗi đầu ra an toàn FO1A / FO1B | 1 ... 150 mA |
Kiểm tra thời lượng xung | tối đa. 0,3 mili giây |
Kiểm tra khoảng xung | 100 mili giây |
Điện áp hoạt động UB | |
Điện áp hoạt động DC | |
bạn UB | 24 V DC -15% ... +15% bảo vệ phân cực ngược, được điều chỉnh, gợn sóng dư<5%, PELV |
Mức tiêu thụ hiện tại | |
I UB ở điện áp hoạt động UB = 24 V | tối đa. 500 mA |
Giá trị cơ học và môi trường
Tốc độ tiếp cận | tối đa. 20 m/phút |
Kiểu kết nối | Đầu cắm M12, 8 chân |
Lực chiết | 18 N |
Sẵn sàng trì hoãn | 5,5 giây |
Lực tác động | 20 N |
Hướng lắp đặt | bất kì |
Chuyển đổi thường xuyên | tối đa. 0,25 Hz |
Tuổi thọ cơ khí | 1 x 10⁶ |
Đi quá xa | 2mm |
Duy trì lực lượng | 5 N |
Chống sốc và rung | Acc. tới EN IEC 60947-5-3 |
Mức độ bảo vệ | IP65/IP67 |
Nhiệt độ môi trường xung quanh | |
tại U B = 24 V DC | -20 ... +60 ° C |
Vật liệu | |
Con dấu | Cao su flo hóa (FKM) |
Vỏ công tắc an toàn | Nhựa nhiệt dẻo gia cố |
Lực khóa F tối đa | 1300 N |
Lực khóa F Zh | 1000 N |
Nguyên tắc khóa bảo vệ | BiState |
Các giá trị đặc tính theo EN ISO 13849-1 và EN IEC 62061
thời gian làm nhiệm vụ | 20 năm |
Kiểm soát khóa bảo vệ | |
Loại | 3 |
Mức độ hiệu suất | PL d |
PFH D | 1,03 x 10 -7 |
Giám sát khóa bảo vệ | |
Loại | 4 |
Mức độ hiệu suất | PL e |
PFH D | 4,52 x 10 -9 |
Điều khoản khác
Những điều sau đây áp dụng cho việc phê duyệt theo UL | Chỉ hoạt động với nguồn điện UL Loại 2 hoặc các biện pháp tương đương; xem hướng dẫn vận hành |
