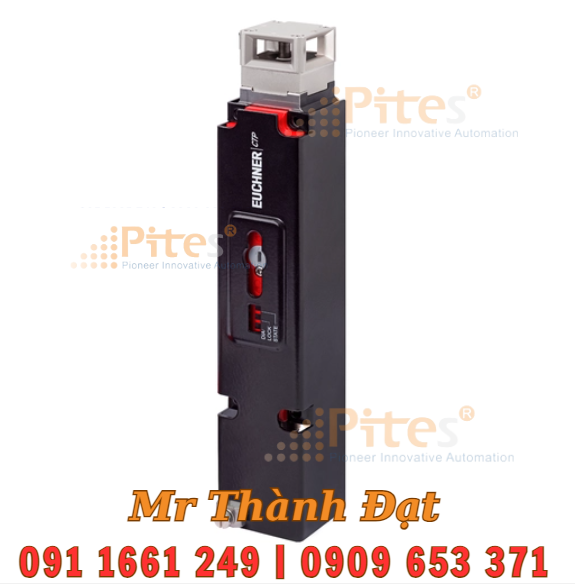

Nhà sản xuất: Euchner
Xuất xứ: Germnay
Bảo hành: 12 tháng
Bảo hành: 12 tháng
- Phiên bản ATEX
- Thích hợp để sử dụng ở vùng 2 và 22 (khí và bụi)
- Công tắc an toàn có khóa bảo vệ và thiết bị điện tử đánh giá tích hợp
- Giám sát ngắn mạch
- 2 đầu ra an toàn (đầu ra bán dẫn)
- Lên đến loại 4 / PL e theo EN ISO 13849-1
- Với đầu nối M12
- bảng mã Unicode
- Đầu ra giám sát cửa
- Đầu ra chẩn đoán OL
- Tiếp cận hướng A, B và C (trạng thái giao hàng)
Không gian làm việc
Độ chính xác lặp lại R | |
theo EN 60947-5-2 | 10% |
Giá trị kết nối điện
Cầu chì | |
bên ngoài (điện áp hoạt động điện từ IMP) | 0,5 ... 8 A |
bên ngoài (điện áp hoạt động UB) | 0,25 ... 8 A |
Sự tiêu thụ năng lượng | 6 W |
Điện áp cách điện định mức U i | 50 V |
Điện áp chịu xung định mức U imp | 0,5 kV |
Điện áp hoạt động DC | |
bạn UB | 24 V DC -15% ... +15% bảo vệ phân cực ngược, được điều chỉnh, gợn sóng dư<5%, PELV |
Yêu cầu bảo vệ EMC | Acc. tới EN IEC 60947-5-3 |
Danh mục sử dụng | |
DC-13 | 24V 150 mA |
Điện áp hoạt động điện từ DC | |
bạn IMP | 24 V DC -15% ... +10% bảo vệ phân cực ngược, được điều chỉnh, độ gợn dư<5%, PELV |
Chu kỳ làm việc của điện từ | 100 % |
Chuyển tải | |
theo UL | 24V DC, loại 2 |
Lớp an toàn | |
EN IEC 61140 | III |
Mức tiêu thụ hiện tại | |
tôi IMP | 400 mA |
tôi UB | 40 mA |
Kiểm tra thời lượng xung | tối đa. 0,3 mili giây |
Kiểm tra khoảng xung | phút. 100 mili giây |
Mức độ ô nhiễm (bên ngoài, theo EN 60947-1) | 3 |
Giám sát đầu ra OD, OL | |
Loại đầu ra | chuyển mạch p, chống đoản mạch |
Điện áp đầu ra | 0,8xUB ... UB V DC |
Chuyển đổi hiện tại | 1 ... 50 mA |
Đầu ra an toàn FO1A/FO1B | |
Loại đầu ra | 2 đầu ra bán dẫn, chuyển mạch p, chống đoản mạch |
Điện áp đầu ra | |
THẤP U(FO1A) / U(FO1B) | 0 ... 1 V DC |
CAO U(FO1A) / U(FO1B) | UB-1.5 ... UB V DC |
Thời gian chênh lệch | |
cả hai đầu ra an toàn | tối đa. Tốc độ 10 ms. tới EN IEC 60947-5-3 |
Thời gian bật | tối đa. 400 mili giây |
Dòng điện ngoài trạng thái I r | tối đa. 0,25 mA |
Chuyển đổi hiện tại | |
trên mỗi đầu ra an toàn FO1A / FO1B | 1 ... 150 mA |
Giá trị cơ học và môi trường
Tốc độ tiếp cận | tối đa. 20 m/phút |
Kiểu kết nối | 1 đầu cắm M12, 8 chân |
Lực chiết | 20 N |
Sẵn sàng trì hoãn | tối đa. 1 giây |
Lực tác động | 10 N |
Hướng lắp đặt | bất kì |
Chuyển đổi thường xuyên | tối đa. 0,5 Hz |
Tuổi thọ cơ khí | 1 x 10⁶ |
Đi quá xa | 5 mm |
Duy trì lực lượng | 20 N |
Chống sốc và rung | Acc. tới EN IEC 60947-5-3 |
Mức độ bảo vệ | IP65/IP66 |
Nhiệt độ môi trường xung quanh | |
tại U B = 24 V DC | -20 ... +55 ° C |
Vật liệu | |
Vỏ công tắc an toàn | Nhựa nhiệt dẻo gia cố |
Chuyển đổi nắp đầu | Kẽm đúc |
Lực khóa F tối đa | 3900 N |
Lực khóa F Zh | 3000 N |
Nguyên tắc khóa bảo vệ | Nguyên lý dòng điện khép kín |
Các giá trị đặc tính theo EN ISO 13849-1 và EN IEC 62061
thời gian làm nhiệm vụ | 20 năm |
Loại | 4 |
Mức độ hiệu suất | PL e |
PFH D | 4,1 x 10 -9 |
Điều khoản khác
Chống cháy nổ | |
bao gồm che mui xe | II3G Ex ec IIC T4 Gc X / II3D Ex tc IIIC T110°C Dc X |
Những điều sau đây áp dụng cho việc phê duyệt theo UL | Chỉ hoạt động với nguồn điện UL Loại 2 hoặc các biện pháp tương đương; xem hướng dẫn vận hành |
