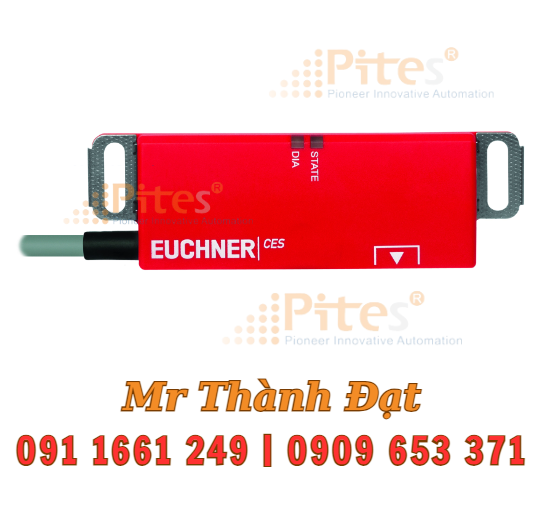

Nhà sản xuất: Euchner
Xuất xứ: Germany
Bảo hành: 12 tháng
Bảo hành: 12 tháng
- Công tắc an toàn với thiết bị điện tử đánh giá tích hợp
- Không có kết nối hàng loạt
- Giám sát ngắn mạch
- 2 đầu ra an toàn (đầu ra bán dẫn)
- Bản lề cửa trái
- Loại 4/PL e theo EN ISO 13849-1
- Cáp nối PVC, 5 m, dây bay, 6 lõi
- bảng mã Unicode
- Tặng kèm 2 vít an toàn M4x14
[kythuat]
Không gian làm việc
| Độ chính xác lặp lại R | |
| theo EN 60947-5-2 | <= 10 |
Giá trị kết nối điện
| Cầu chì | |
| bên ngoài (điện áp hoạt động) | 0,25 ... 8 A |
| Điện áp cách điện định mức U i | 75 V |
| Điện áp chịu xung định mức U imp | 1,5 kV |
| Điện áp hoạt động DC | |
| U B | 24 V DC -15% ... +15% quy định, gợn sóng dư<5% |
| Thời gian bật | |
| Đầu ra an toàn | tối đa. 300 mili giây |
| Yêu cầu bảo vệ EMC | Acc. tới EN IEC 60947-5-3 |
| Danh mục sử dụng | |
| DC-13 | 24V 150 mA |
| Thời gian rủi ro theo EN 60947-5-3 | tối đa. 260 mili giây |
| Lớp an toàn | III |
| Mức tiêu thụ hiện tại | tối đa. 30 mA |
| Mức độ ô nhiễm (bên ngoài, theo EN 60947-1) | 3 |
| Giám sát đầu ra OUT | |
| Loại đầu ra | chuyển mạch p, chống đoản mạch |
| Điện áp đầu ra | 0,8 x UB... UB V DC |
| Chuyển đổi hiện tại | tối đa. 50 mA |
| Đầu ra an toàn OA/OB | |
| Loại đầu ra | Đầu ra bán dẫn, chuyển mạch p, chống đoản mạch |
| Điện áp đầu ra | |
| THẤP U(OA,OB) | 0 ... 1 V DC |
| CAO U(OA,OB) | UB-1.5V...UB V DC |
| dòng ngắn mạch có điều kiện định mức | 100 A |
| Thời gian chênh lệch | tối đa. 10 mili giây |
| Dòng điện ngoài trạng thái I r | tối đa. 0,25 mA |
| Chuyển đổi hiện tại | |
| mỗi đầu ra an toàn | 1 ... 150 mA |
| Kiểm tra thời lượng xung | tối đa. 0,3 mili giây |
| Kiểm tra khoảng xung | phút. 100 mili giây |
Giá trị cơ học và môi trường
| Kiểu kết nối | Cáp nối PVC, dài 5 m |
| Mô-men xoắn siết chặt | |
| Vít cố định | tối đa. 1 Nm |
| Sẵn sàng trì hoãn | 0,5 giây |
| Bán kính uốn động | Đường kính cáp 10 x |
| Bán kính uốn tĩnh | Đường kính cáp 5 x |
| Hướng lắp đặt | bất kì |
| Chuyển đổi thường xuyên | tối đa. 1 Hz |
| Khoảng cách lắp đặt | |
| giữa 2 công tắc hoặc 2 cơ cấu chấp hành | phút. 400 mm |
| Kiểu lắp | Gắn bề mặt trên kim loại |
| Chống sốc và rung | Acc. tới EN IEC 60947-5-3 |
| Mức độ bảo vệ | IP67/IP69K |
| Nhiệt độ môi trường xung quanh cáp (động) | 0 ... +65 ° C |
| Nhiệt độ môi trường xung quanh cáp (tĩnh) | -40 ... +65 ° C |
| Vật liệu | |
| Nhà ở | Nhựa, PBT |
Các giá trị đặc tính theo EN ISO 13849-1 và EN IEC 62061
| PL | SIL tối đa | PFH D | Loại | thời gian làm nhiệm vụ | |
|---|---|---|---|---|---|
| Giám sát vị trí bảo vệ | PL e | - | 1,8x10 -9 | 4 | 20 năm |
Điều khoản khác
| Những điều sau đây áp dụng cho việc phê duyệt theo UL | Chỉ hoạt động với nguồn điện UL Class 2 hoặc các biện pháp tương đương |
Kết hợp với bộ truyền động CES-A-BDN-06-104730
| Khoảng cách bật | 19mm |
| Khoảng cách tắt an toàn s ar | |
| theo hướng y | tối đa. 60mm |
| theo hướng x/z | tối đa. 40mm |
| Khoảng cách chuyển mạch an toàn s ao | phút. 14mm |
| Độ trễ chuyển mạch | 1 ... 2mm |
Kết hợp với bộ truyền động CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710
| Khoảng cách bật | 15mm |
| Khoảng cách tắt an toàn s ar | |
| theo hướng y | tối đa. 60mm |
| theo hướng x/z | tối đa. 40mm |
| Khoảng cách chuyển mạch an toàn s ao | phút. 10mm |
| Độ trễ chuyển mạch | 1 ... 2mm |
